Поставка кран-балок с электроталью и монтажом
Кран-балка — самое ходовое решение для цеха: дешевле мостового крана, проще в монтаже, обслуживается с пола. Главный вопрос при подборе один — на что она будет опираться: на подкрановые балки или на конструкции кровли.
1–10 т
рабочий диапазон
до 22 м
типовой пролёт
с пола
управление кнопкой или радио
от 3 дней
монтаж на готовом пути
Исполнения
Какие бывают и чем отличаются
Выбор исполнения определяется площадкой и характером работы — от него зависит и цена, и состав монтажа.
Подбор
По каким параметрам подбираем
Эти же вопросы инженер задаёт по телефону. Чем точнее ответы, тем ближе предложение к итоговой смете.
01
Грузоподъёмность
Считаем вместе со стропами и захватом. Для кран-балок особенно важно не занижать: перегруз на однобалочной конструкции чувствуется сразу.
02
Пролёт и высота подъёма
От пролёта напрямую зависит сечение балки и её масса, а значит и нагрузка на здание. Высота подъёма считается с учётом того, что таль висит под балкой и «съедает» часть высоты цеха.
03
На что опирать
Опорная требует подкрановых балок и рельса, подвесная — расчёта ферм кровли. Это первый вопрос, который решается на обследовании, и он же определяет стоимость всей работы.
04
Управление
Кнопочный пост на кабеле — дёшево и привычно, но человек привязан к крану. Радиоуправление даёт обзор и свободу движения; часто ставят оба поста с блокировкой одновременной работы.
05
Интенсивность работы
Несколько подъёмов в смену и работа в две смены подряд — разные группы режима. От неё зависят и таль, и приводы передвижения.
06
Токоподвод
Чаще всего гибкий кабель на С-рельсе (фестон) вдоль балки и троллейный шинопровод вдоль пути. На коротких пролётах иногда достаточно только кабельной петли.
Расчёт
Подбор кран-балки
Шесть шагов. Главный вопрос по кран-балке — на что она обопрётся: на подкрановые балки или на конструкции кровли. От этого зависит и цена, и сам состав работ.
Подбор кран-балки
Шаг 1
Какая у вас ситуация?
Задача, с которой обращаетесь *
Опорная или подвесная?
Опорная катается по рельсам на подкрановых балках, подвесная висит на фермах кровли. Не знаете, что подойдёт — выберите «подберите сами».
Исполнение оборудования *
Что поднимаем и как часто?
Грузоподъёмность кран-балки *
Как часто работает *
Заполните это поле
Размеры цеха
Пролёт — между осями рельсов или между осями путей подвесной балки. Высота подъёма меньше высоты цеха: таль висит под балкой.
Заполните это поле
Заполните это поле
Заполните это поле
Заполните это поле
К чему крепить и что уже есть?
Тип конструкций определяет крепления и объём расчёта. Если в цехе уже есть путь — напишите, какой.
К чему крепится путь *
Что уже есть в цехе — можно выбрать несколько
Откуда управляют *
Куда прислать подбор и смету?
Отвечаем в течение одного рабочего дня. Данные не передаём третьим лицам.
Заполните это поле
Заполните это поле
Заполните это поле
Заполните это поле
Заполните это поле
Заявка принята
Инженер разберёт параметры и вернётся с расчётом в течение одного рабочего дня. Если нужно быстрее — позвоните, ответим сразу.
Состав
Что входит в поставку под ключ
Лишние позиции из сметы уходят: если путь и токоподвод в порядке, считаем только оборудование и монтаж.
- Обследование: пролёт, отметки, конструкции кровли или подкрановые балки
- Расчёт нагрузок и выбор схемы — опорная либо подвесная
- Кран-балка с электроталью, приводы передвижения, концевые выключатели
- Шкаф управления и пост управления: кнопочный, радио или оба
- Подкрановый путь и токоподвод, если их нет
- Доставка, монтаж, выверка пролёта и рельса

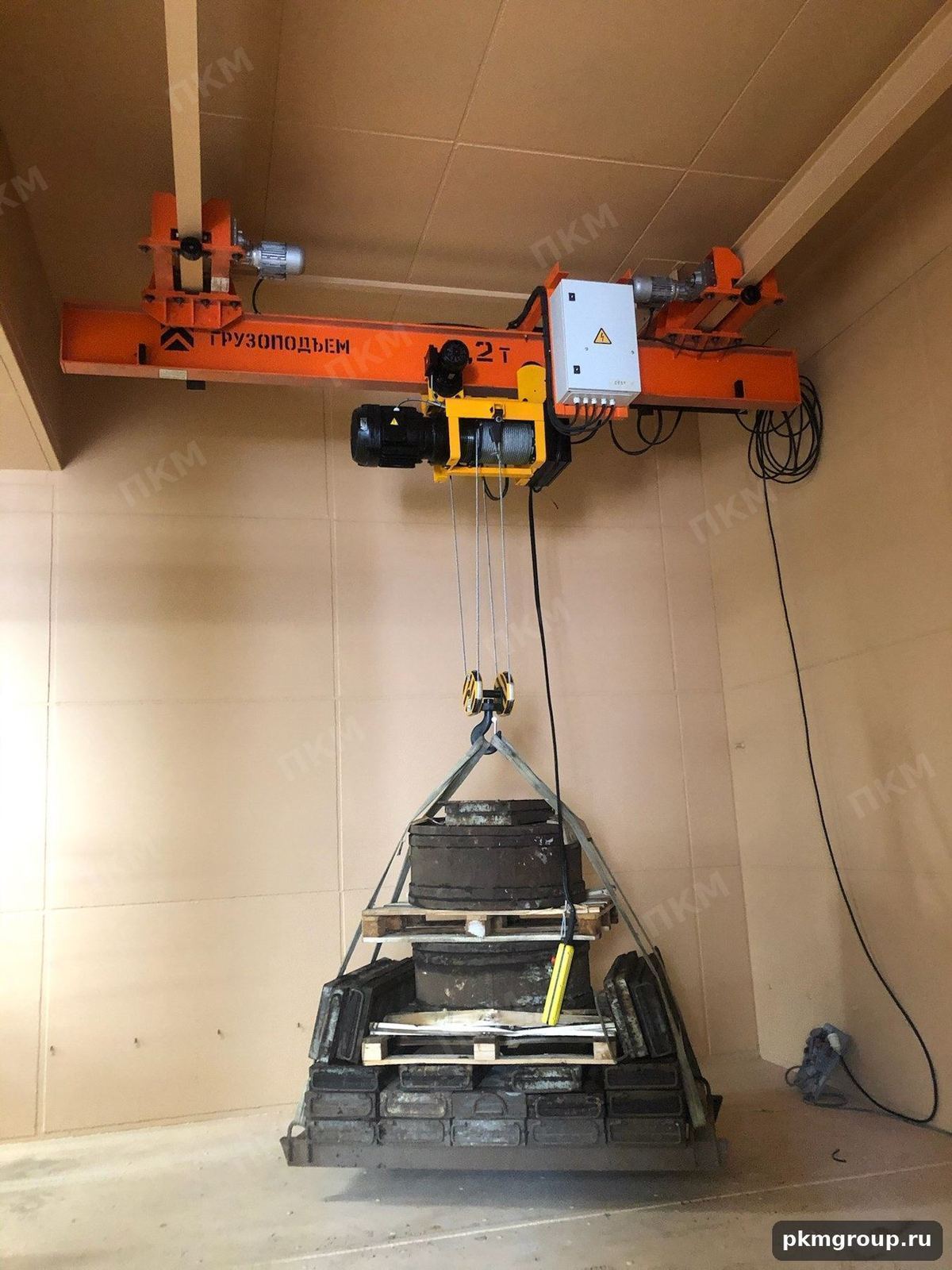

- Пусконаладка, испытания грузом 125 % и 110 %
- Паспорт, акты, схемы, инструктаж персонала

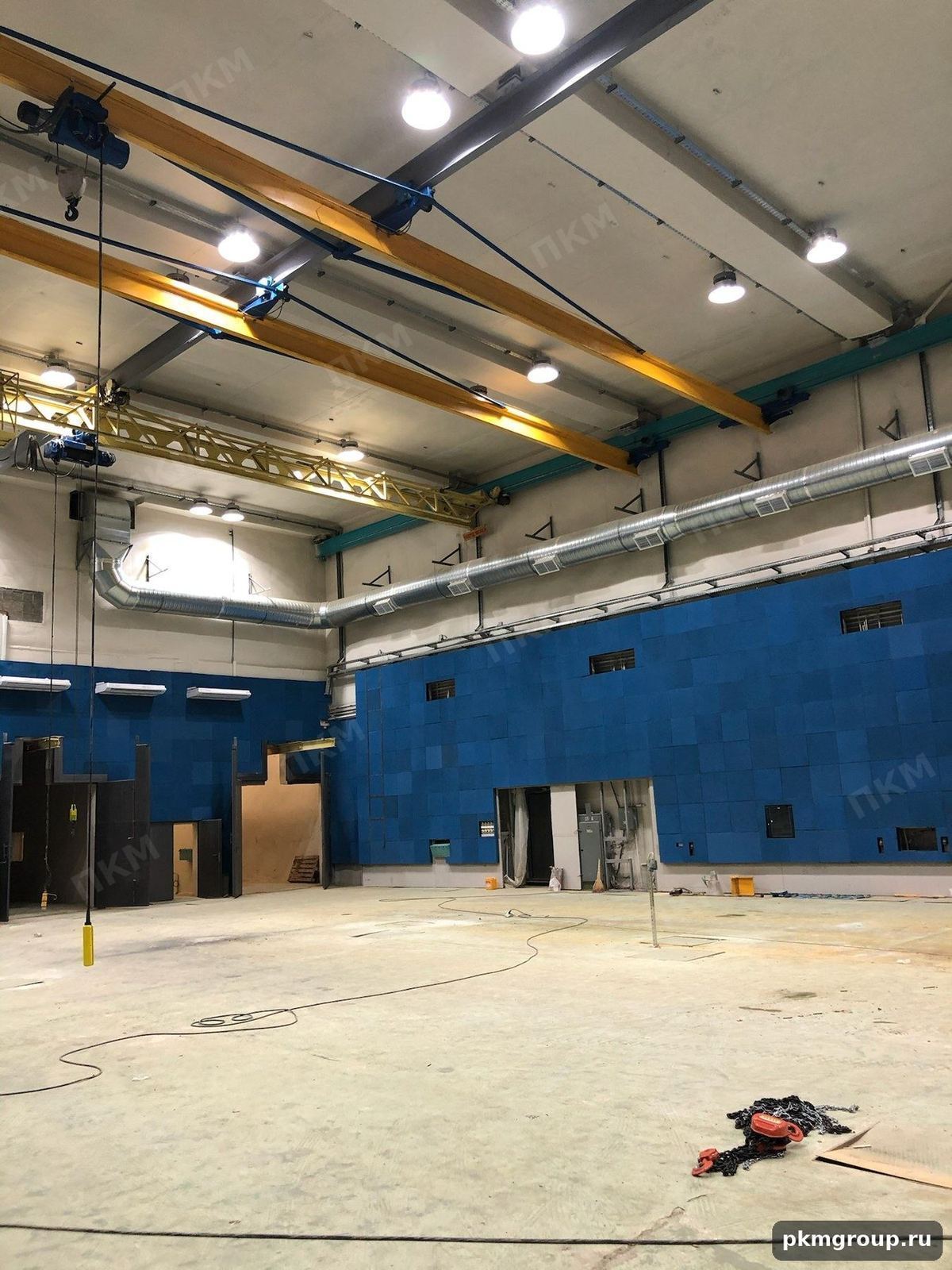

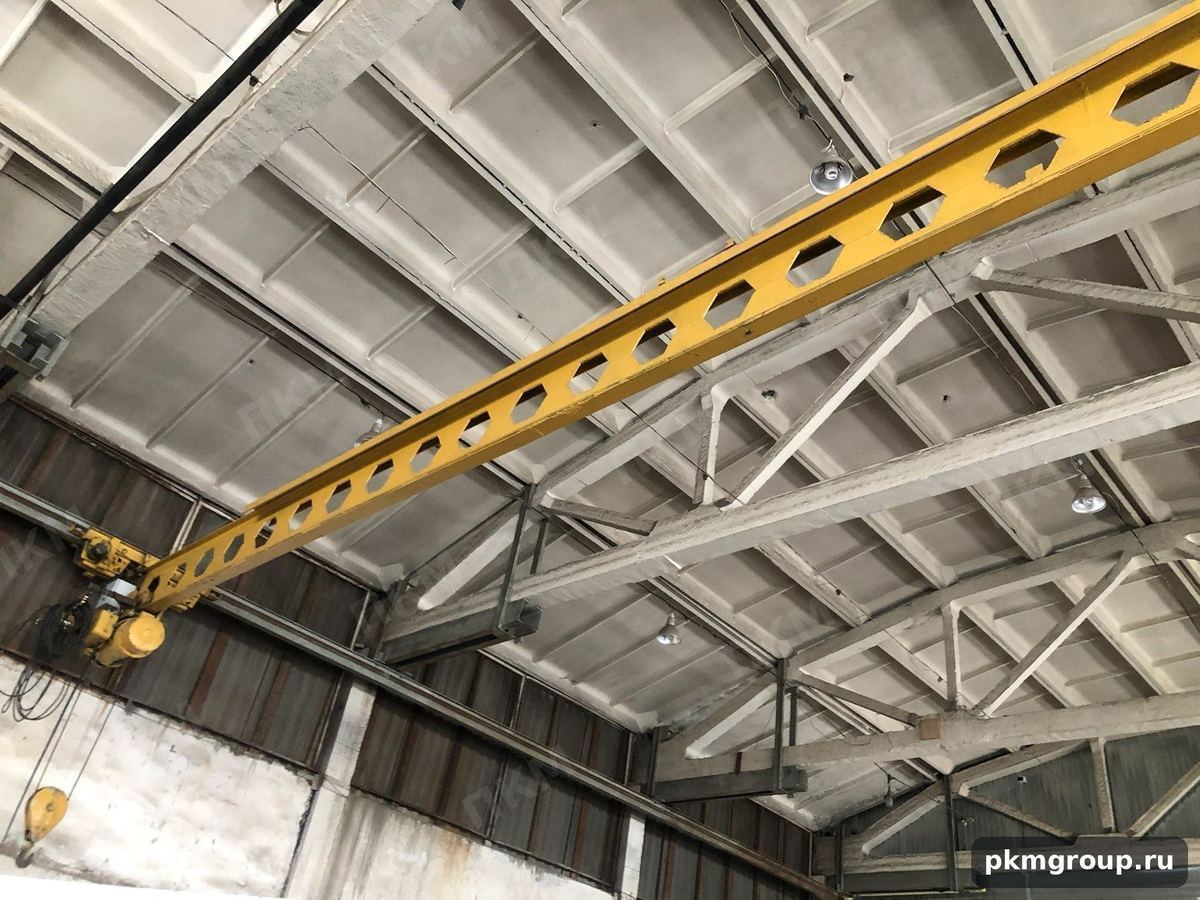

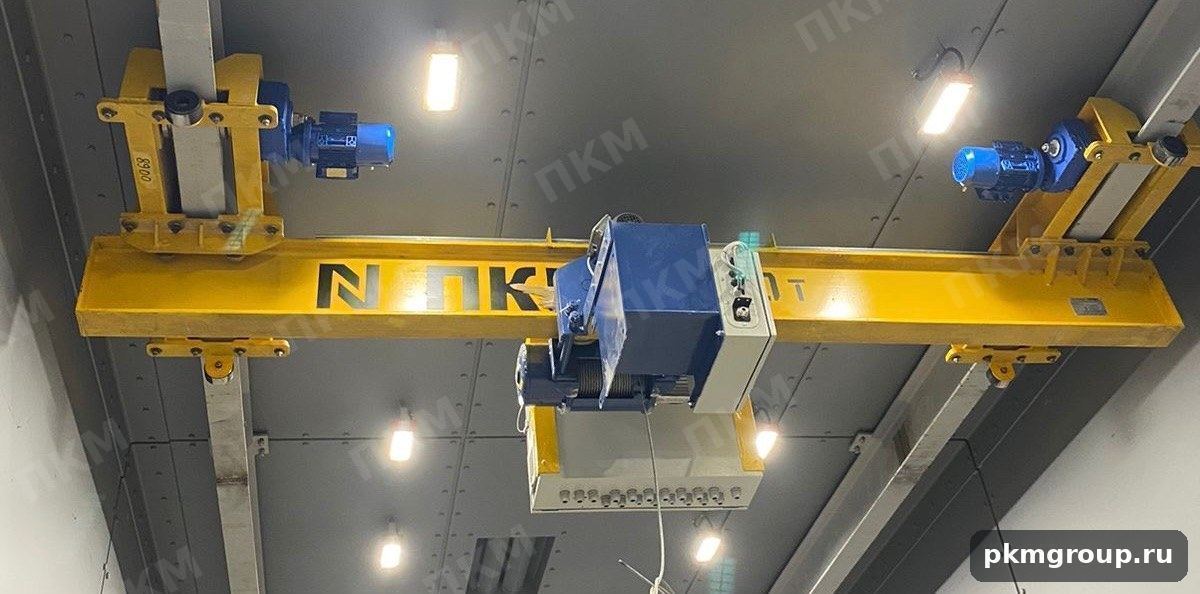

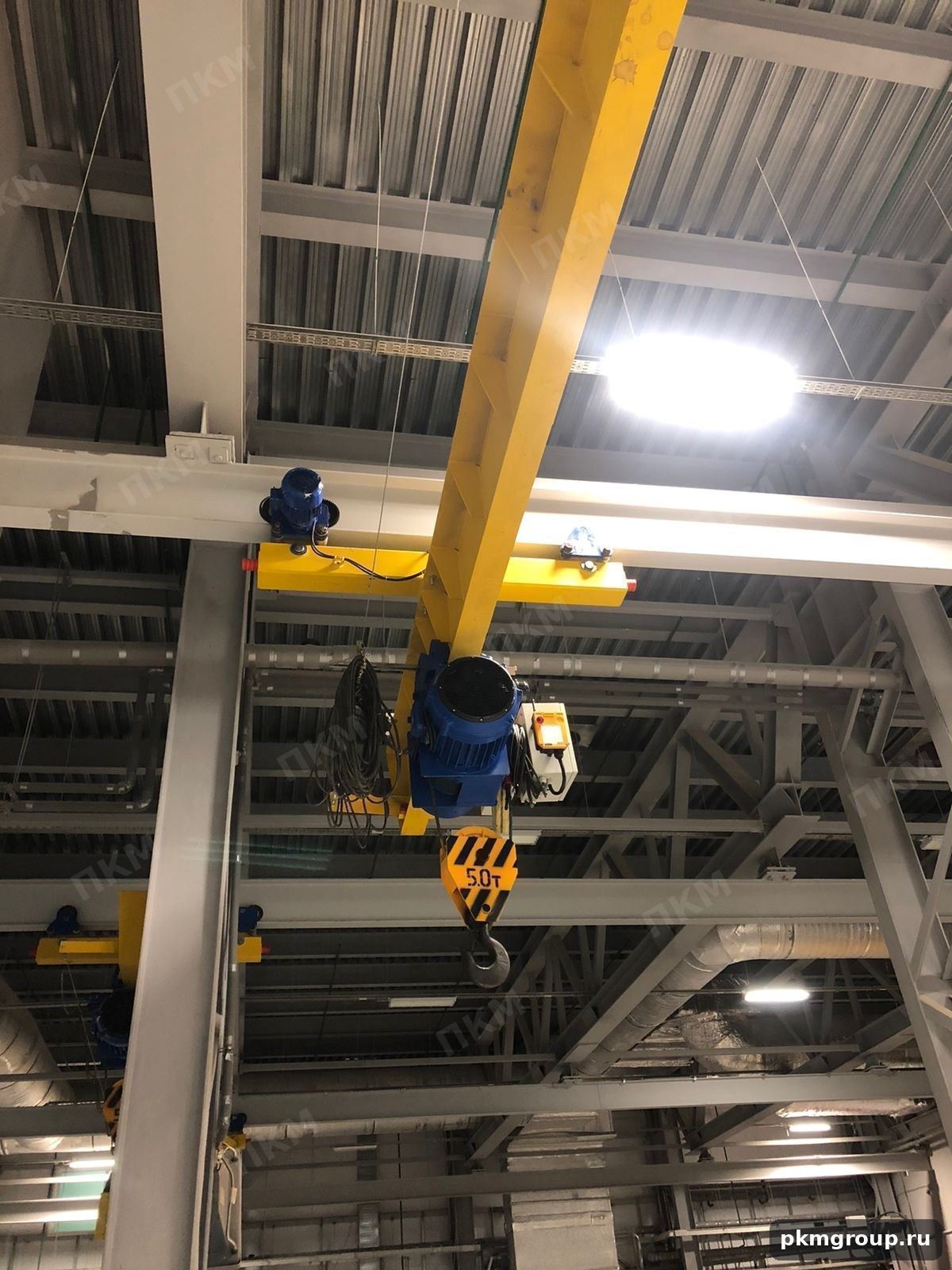

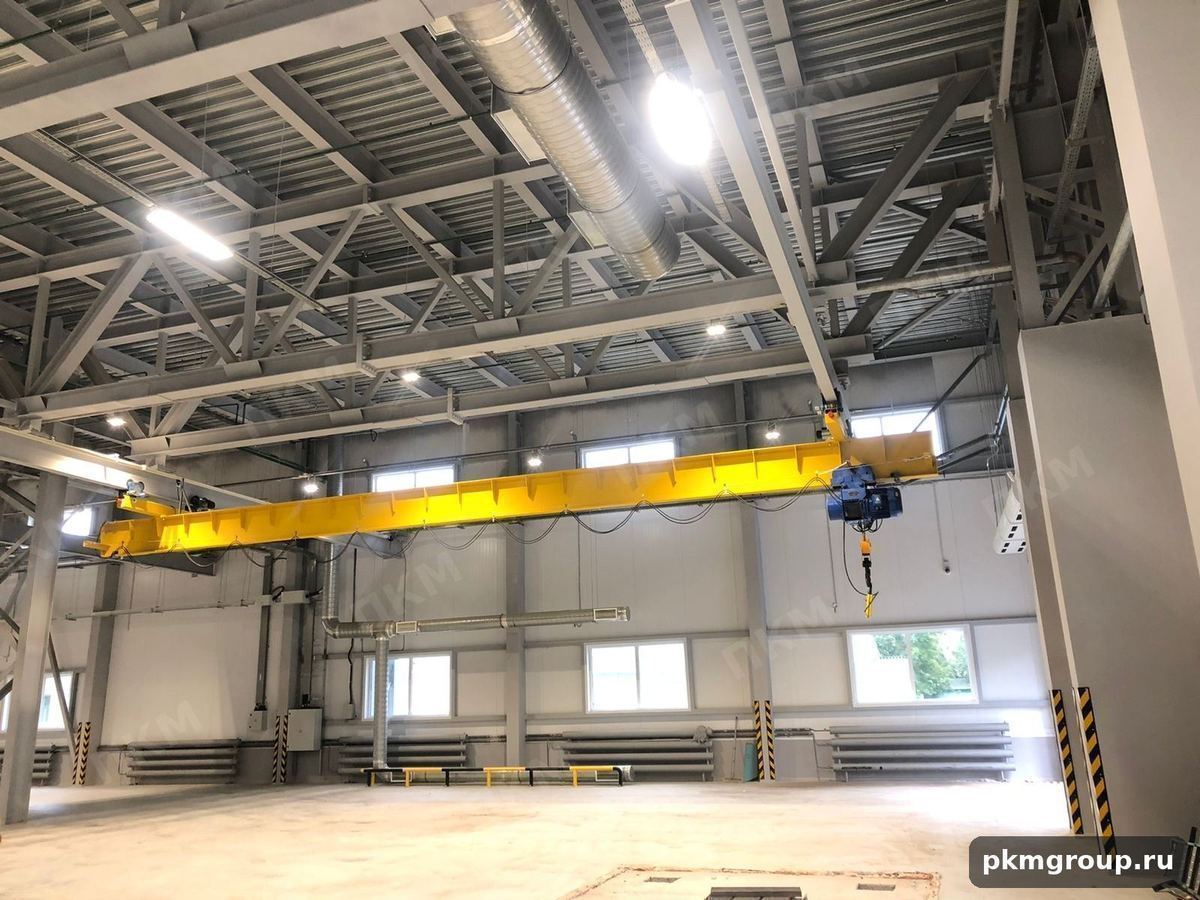

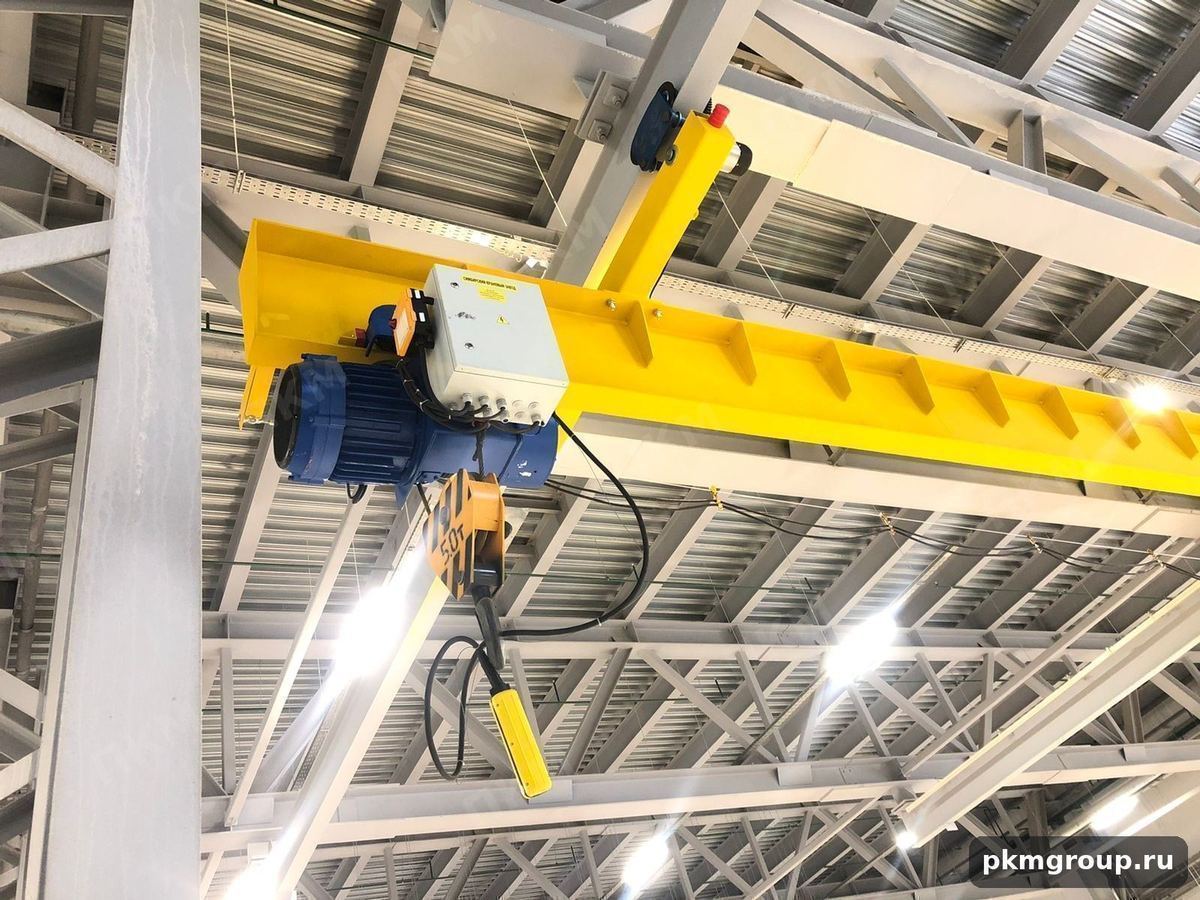

С объектов
Как это выглядит на объектах
Порядок
Как идёт поставка — от заявки до сдачи крана
1
Заявка и вопросы по задаче
Спрашиваем не модель, а работу: что поднимаем, сколько циклов в смену, какой пролёт и высота, есть ли путь и токоподвод.
2
Обследование площадки
Замеряем пролёт и отметки, смотрим несущие конструкции и электроснабжение. Если объект далеко — работаем по вашим чертежам и фотографиям.
3
Подбор и спецификация
Предлагаем варианты по производителям и срокам: что есть на складе, что делается под заказ, чем отличается цена.
4
Договор и изготовление
Согласуем спецификацию и график. Оборудование под заказ изготавливается, шкаф управления собираем параллельно у себя.
5
Доставка и монтаж
Привозим, разгружаем, собираем и монтируем. Путь и токоподвод делаем в этом же заходе, если они в договоре.
6
Пусконаладка и сдача
Испытания грузом, проверка приборов безопасности, обучение персонала, документы для ввода в эксплуатацию.
Нужен расчёт под вашу задачу?
Пришлите техническое задание или просто опишите ситуацию — инженер свяжется в течение одного рабочего дня и предложит дату выездного аудита.
На что смотреть
Что обычно упускают при выборе
Кровля выдержит подвесную?
Подвесную кран-балку заманчиво поставить в цех без подкрановых балок. Но нагрузка уходит в фермы кровли, и без расчёта это лотерея. Расчёт делается до заказа — иногда выгоднее сделать подкрановые балки и взять опорную.
Высота подъёма и полка балки
Таль висит под балкой, поэтому реальная высота подъёма всегда меньше отметки до кровли. Если груз надо поднимать высоко, считаем эту разницу заранее, а не на монтаже.
Учёт и освидетельствование
Учёт подъёмных сооружений отменён с 1 сентября 2024 года. Остаётся ввод в эксплуатацию приказом, назначение ответственных и периодическое техническое освидетельствование — по нему мы передаём полный комплект документов.
Питание и защита
Под кран-балку нужен отдельный ввод с автоматом и заземление. Часто это выясняется в последний момент; мы закладываем электрику в состав работ с самого начала.
Оборудование
Что поставляем
По каждому типу — страница с параметрами подбора, составом поставки и сроками.
Мостовые краны
Опорные и подвесные, одно- и двухбалочные. Подбираем под пролёт, высоту подъёма и режим работы.
Козловые краны
Для открытых площадок и складов: пролёт, консоли, исполнение по температуре и ветровой нагрузке.
Тали и тельферы
Канатные и цепные, стационарные и передвижные. Часть моделей есть на складе.
Системы токоподвода
Троллейные шинопроводы, кабельные и траковые системы, токосъёмники и барабаны.
Вопросы и ответы
Частые вопросы
Чем кран-балка отличается от мостового крана?
Кран-балка — это и есть однобалочный мостовой кран, только термин закрепился за лёгкими конструкциями с электроталью. Разница практическая: меньше грузоподъёмность, проще монтаж, дешевле обслуживание, нет кабины и площадки на мосту.
Можно ли поставить кран-балку без подкрановых балок?
Да, если взять подвесное исполнение с креплением к фермам кровли и подтвердить расчётом, что конструкции держат нагрузку. Когда запаса нет, вариантов два: усилить кровлю или сделать подкрановые балки и поставить опорную.
Какую таль выбрать — канатную или цепную?
Цепная компактнее и дешевле, годится для малых грузов и небольшой высоты подъёма. Канатная плавнее, поднимает выше и лучше переносит интенсивную работу. На практике выбор делают по грузоподъёмности и числу циклов в смену.
Нужен ли кран-балке токоподвод, если она короткая?
Питание нужно в любом случае. На коротком пролёте иногда хватает кабельной петли, но чаще ставят гибкий кабель на С-рельсе вдоль балки и шинопровод вдоль пути — это надёжнее и безопаснее провисающего кабеля.
Сколько занимает монтаж?
На готовом пути и с подготовленной площадкой — обычно от трёх дней до недели вместе с пусконаладкой и испытаниями. Если путь и токоподвод делаем мы, срок считается по проекту и фиксируется в договоре.
Точный расчёт
Пришлите размеры цеха — посчитаем кран-балку
Достаточно ширины пролёта, высоты до нижнего пояса балки и веса груза. Сразу скажите, опорная нужна или подвесная, а если не знаете — пришлите фото, определим по конструкции.
- Ответ — в течение одного рабочего дня
- Смета с разбивкой по узлам и срокам
- Без обязательств заказывать
Заявка принята
Инженер посмотрит документы и вернётся со сметой в течение одного рабочего дня.
