Перевод крана на радиоуправление: что требуется по правилам

Система управления — часть конструкции крана. Её замена меняет то, как кран управляется, где находится оператор и как работают блокировки. Поэтому работа выполняется по проекту, а результат подтверждается испытаниями и фиксируется в паспорте крана.

Кран, переоборудованный без оформления, формально эксплуатируется в состоянии, не соответствующем паспорту. Это замечание при первой же проверке и проблема при расследовании любого инцидента, даже не связанного с управлением.

• Проект изменения конструкции с обоснованием решений
• Смонтированная система с блокировками и аварийным отключением
• Исключение одновременного управления с двух постов
• Акты статических и динамических испытаний после переоборудования
• Запись об изменении конструкции в паспорте крана
• Обученные и допущенные к работе операторы
• Обновлённые производственные инструкции

Нужна ли ЭПБ при переводе на радиоуправление — зависит от типа подъёмного сооружения, объёма изменений и статуса объекта. Это определяется по действующим правилам применительно к конкретному крану, а не общим ответом «да» или «нет».

Практический совет: выясняйте этот вопрос до начала работ и получайте ответ от подрядчика письменно. Если подрядчик отмахивается формулировкой «всем ставим и ничего не надо» — это повод насторожиться.

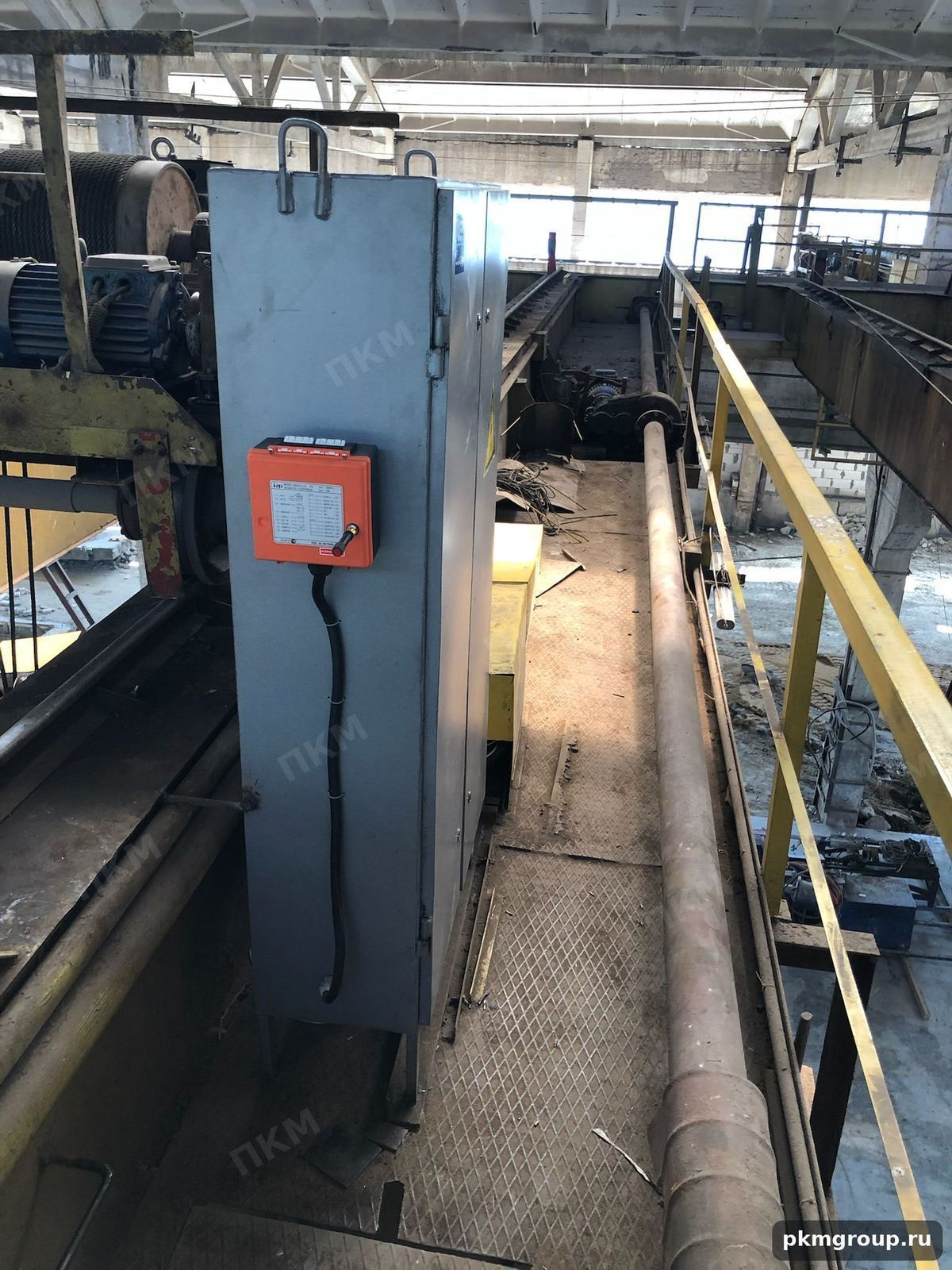

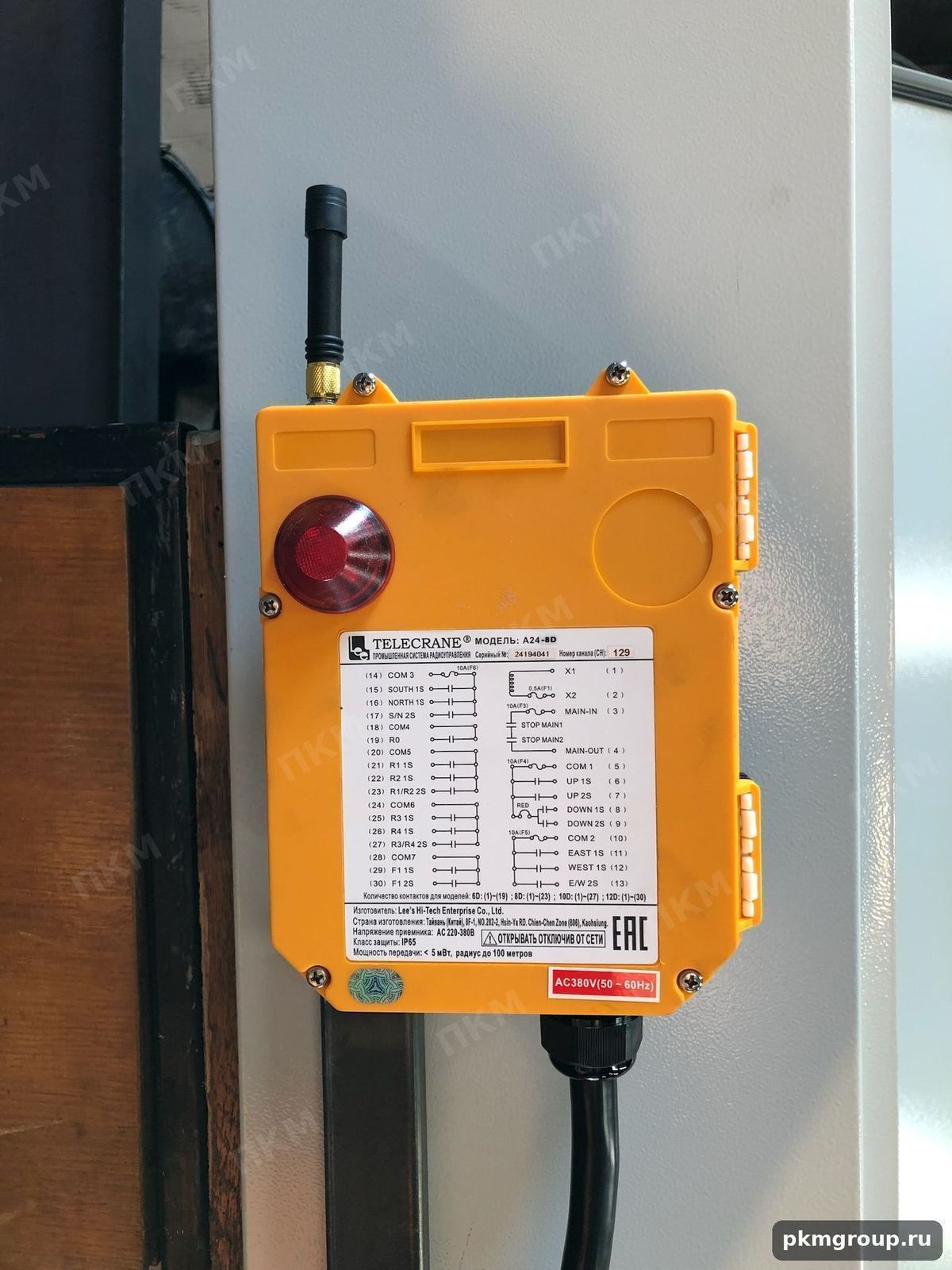

Комплект радиоуправления — это приёмник в шкафу управления, пульт у оператора, антенна и обвязка: кабели, промежуточные реле или контакторы, цепь аварийного отключения, блокировка постов. Самая долгая часть работы снаружи не видна — это переделка схемы управления под новые сигналы.

Дальше всё зависит от крана. У кран-балки менять чаще всего нечего, кроме подвесного кнопочного поста на кабеле: команды идут на ту же электроталь, объём работ небольшой. У двухбалочного крана с кабиной начинается основное — кабину обычно оставляют резервным постом, а значит нужна блокировка, исключающая одновременное управление с пульта и из кабины.

Козловой кран — это улица. Здесь смотрят дальность связи и исполнение приёмника по пыли и влаге, а после переделки схемы отдельно проверяют, что остались в работе противоугонные захваты и сигнал от анемометра. У консольного крана всё сводится к тали и, если он есть, к приводу поворота консоли.

1. 1Осмотр и исходные данныеСмотрим шкаф, схему управления, состояние электрики и токоподвода, тип механизмов. Здесь же решается, останется ли кабина резервным постом.1 день
2. 2Проект изменения конструкцииСхема управления и блокировок, размещение приёмника и антенны, перечень оборудования, объём испытаний.от недели
3. 3Поставка комплектаПриёмник, пульты, крепёж, кабель. В графике это обычно самая длинная позиция, и начинать стоит с неё, а не с бригады.по поставщику
4. 4Монтаж и наладкаКран стоит. Монтируют приёмник, переделывают цепи, настраивают каналы и привязку пультов, проверяют аварийное отключение и блокировку постов.2–5 дней
5. 5ИспытанияСтатические и динамические испытания грузом — уже с управлением с пульта, потому что проверяется новая система управления.1 день
6. 6Документы и людиАкты испытаний, запись в паспорт крана, обновлённые производственные инструкции, обучение и допуск операторов.после испытаний

• Как система ведёт себя при потере связи и при разряде пульта: кран обязан останавливаться сам

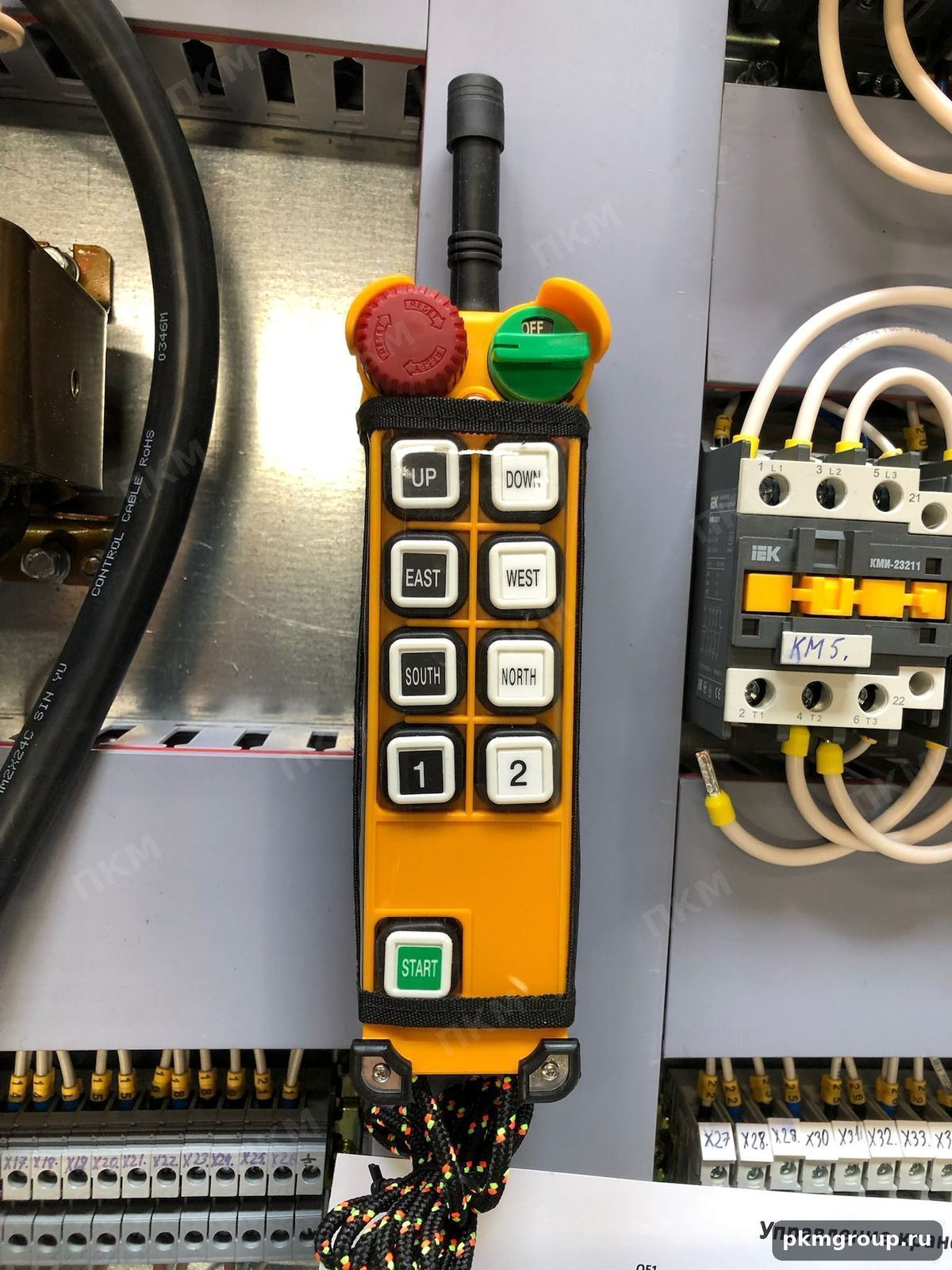

• Аварийный стоп на пульте — размыкает цепь питания, а не просто снимает команду
• Исполнение приёмника и пульта по пыли, влаге и температуре: для улицы и для горячего пролёта это разные вещи
• Работа нескольких кранов в одном пролёте: адресация, каналы, привязка пульта к конкретному крану
• Питание пульта: тип аккумулятора, хватает ли на смену, есть ли второй комплект и зарядка
• Многоступенчатые команды, если ставятся частотные приводы: иначе плавный пуск задавать нечем
• Ремкомплект и сроки поставки запчастей — пульт роняют, это расходник
• Документы на оборудование и руководство на русском языке

После перевода оператор перестаёт быть человеком в кабине и становится человеком в цехе, который идёт рядом с грузом. Это переписывает инструкцию: где ему находиться, откуда вести груз, как не оказаться между грузом и препятствием, что делать при потере связи и после аварийного отключения.

Меняется и ежесменная проверка. К обычному осмотру добавляются проверка аварийного отключения с пульта и остановки крана при выключении пульта, а заряд и хранение пультов становятся частью распорядка смены. Если кабина осталась резервным постом, отдельно проверяют блокировку: с пульта кран не управляется, пока включён пост в кабине.

И третье — люди. Радиоуправление не отменяет требований к квалификации: работать с пульта может только обученный и допущенный в установленном порядке работник. Допуск оформляют до того, как кран выйдет в работу с пульта, а не после — иначе сам факт эксплуатации становится нарушением при исправном кране.

Остановка нужна не на весь срок работ, а на монтаж, наладку и испытания. Всё, что до этого — осмотр, проект, поставка комплекта, — идёт при работающем кране, и именно на эту часть уходит основное календарное время. Ошибка планирования обычно одна: окно на остановку согласовали, а комплект заказали в тот же день.

На день испытаний нужен груз больше паспортной грузоподъёмности — и он должен быть на площадке. Чаще его даёт заказчик: подходит всё, у чего известна масса. Договариваться об этом стоит на этапе сметы, иначе кран собран, схема работает, а подтвердить нечем.

Если в цехе несколько однотипных кранов, дешевле переводить их одним заходом: проект и наладка повторяются, бригада не ездит дважды, а операторов обучают одной группой.

• Приёмник поставили, а схему блокировок оставили прежней: кран управляется и с пульта, и из кабины
• Кабину сняли ради экономии, хотя резервный пост был нужен по условиям работы
• Испытания провели, а запись об изменении конструкции в паспорт не внесли — формально кран не соответствует документам
• Комплект выбрали по цене: на улице приёмник в корпусе для цеха живёт до первой зимы
• Не учли соседний кран в пролёте — пульты пересекаются по каналам
• Поставили пульт на кран с частотными приводами, но без многоступенчатых команд: плавный пуск задавать нечем
• Операторов допустили к работе после пуска, а не до него
